WR-G39DDC宽频段接收模块

2017-10-2409:10:08 来源:

频率范围 9 kHz ~ 3.5 GHz加选件可扩展至20GHz

WR-G39DDC宽频段接收模块搜索速度 1 GHz/s

16100 MSPS/数转换

两路独立的接收通道,每路带宽4 MHz

16 MHz宽实时频谱分析仪

频宽不限的扫频仪

音频频谱分析仪

带预缓存的音频和DDC记录与回放

连续可调的滤波器带宽,最小步进1 Hz

高灵敏度

宽动态范围

多种信号分析工具

多种搜索和扫描方式

多种精确测量工具

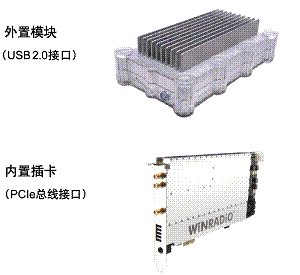

WR-G39DDC宽频段接收机基于现代软件无线电技术,采用创新的设计理念和高端元器件,性能优异,技术优势明显。体积小巧,有内置型(PCI-e插卡)和外置型(USB接口)两种结构,配合计算机可组成用途各异的固定或移动监听监测站。一部计算机可以控制多个WR-G39DDC模块,监测多个信道。

WR-G39DDC的射频前端分为HFVHF-SHF两部分,以获得9kHz~3.5GHz整个频段的最佳性能。HF通路包含上变频器, VHF/VHF/SHF通路为双变频超外差,两个通道都输出带宽16 MHz 70 MHz中频信号。

接收机中的现场可编程门阵列(FPGA)进行DDC处理,抽取出两个独立的DDC接收通道,每个通道都有两级级联的DDCDDC的输出供PC进一步处理。

接收机应用软件包含了现代接收机的所有常规功能,如噪声消隐、存储、任务管理、噪声抑制(电平、话音或有源噪声)、多种调谐选项、各种解调方式。一个了16MHz的宽带实时频谱分析仪、带宽20kHz~4MHzDDC1频谱分析仪和带宽20~320kHzDDC2频谱分析仪及音频实时频谱分析仪三个频谱显示区域。

两个独立通道的接收信号(中频和音频)可以同时或分别记录和回放,预缓存功能可以防止信号在传输时丢失。

任务管理程序可自动按指定的日期和时间记录信号,并支持HFCCEIBI和用户自定义频率数据库,便于频率保存和维护。

测量与测试功能能够指示ADC输入电平、接收信号的频率误差、AM调制深度、频偏、SINADTHD

WR-G39DDC提供第三方开发支持,用户可以自行开发基于其硬件平台的应用软件

系统需求

CPU

2GHz双核

RAM

2 GB

显示器

SVGA

硬盘

20MB以上空间

声卡

标准声卡

接口

PCI-e (x1) 插槽(内置式)或 USB2.00端口(外置式)

操作系统

Windows XP, Vista,   7, 8


参见>>
