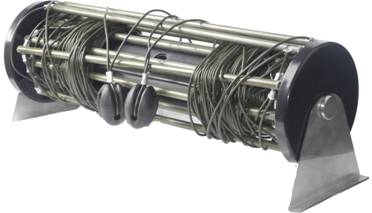

由于本天线体积小，重量轻，架设和收集都很方便，故也可以用于短波车载台或背负台作为备用天线使用。除了上述平拉和倒V架法，还可以使用更为快捷的低架斜拉架法，方法是：将天线一端栓在车顶或树干等支撑上，高度2米，另一端向地面拉直并固定。这种方式的辐射方向是在振子斜面顺向，因此低端应朝向主要通信目标，如果频率选择得当，通信距离超过1500公里。

性能指标

工作频段2~30MHz，不用天调，不用铺设地线或地网。采用粗径铜芯振子，能效高，全频段驻波比低于2:1。

一体化匹配器和负载，架设状态平稳，抗风能力强。

根据通信目的可选择平拉或倒V架设

安装架设

一般架设要求

 1．架杆

    架杆通常采用钢管或铝管、玻璃钢管组装，底部有安装基座。其中玻璃钢架杆专用于海洋环境。

 在楼顶架设应砌1平方米的水泥墩。在地面架设应挖深0.5米，直径0.5米的坑，浇铸水泥碇，将基座用大螺栓固定在水泥底座上。

    2．拉索

    固定架杆须用钢索，杆高8米以下用一层拉索，8米以上用两层。每层拉索三条。拉索向下拉直固定在楼面或裙墙上（预先安装好固定拉索用的钢件），拉索用中部的紧线器拉紧，注意调整三条拉索保证架杆垂直。

    无论哪种架法，架杆顶部都要安装滑轮，便于日后检修天线。竖立架杆前先用长钢索穿过滑轮，架杆立好后，用长钢索拉升天线并在杆底部固定钢索。

注意：①拉索不能用整条金属绳，这将导致严重的射频损耗！应每隔5米串接一支绝缘子。②在强风地区，天线本身极少被风刮坏，多数损坏都是因架杆倒塌造成，因此架杆必须可靠固定。

    3．避雷针

架杆顶部必须安装高出1.5米以上的避雷针泄放天空明雷。避雷针连接粗金属线导通入地（地面预埋地网，楼顶焊接到保安防雷环）。

    4．同轴防雷器

    同轴防雷器与避雷针作用不同，是防御静电电涌的。电涌看不见听不到，但产生的瞬时超高电压和大电流可能击毁设备甚至伤人。

    防雷器串接在天线与电台的射频电缆中间，通常固定在架杆底部或楼顶裙墙处。防雷器的接地端子通过地线导通接地（楼顶可焊接在保安防雷环上）。

5．射频电缆

天线与电台之间的射频电缆是信号的唯一通路，非常重要。为减少损耗，电缆长度最好不超过50米。电缆线径根据天线功率和长度选择，功率越大距离越长电缆应越粗，并尽可能选用低损耗电缆。例如：125W电台，60米以内应选7号电缆，超过60米应选9号电缆。500W电台60米应选9号电缆。减少射频损耗的最佳方法是使用电台的遥控方式，以尽量缩减射频电缆长度。

注意：铺设电缆时要尽量减小折弯弧度，折弯过小将明显增加射频损耗。

6．接头的防护

    暴露的接头（匹配器、负载、同轴防雷器等部位）易受腐蚀导致接触不良甚至断路，使天线工作不正常。因此在天线拉升前应将所有接头部位用自溶型绝缘胶带进行可靠密封，隔绝湿气及盐雾。

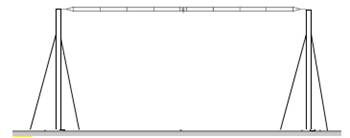

平拉架设（近距离和远距离通信均好）

宽带双极天线平拉架设，最强辐射方向在振子正面，架设时应面向主要通信目标。电台125W发射时通信距离超过2000公里，也支持半径200公里全向通信。

架设高度

架杆高度与通信距离有关，1000公里以内多用10MHz以下频率，架高7~8米即可；2000公里多用20MHz以下频率，架杆高度9~10米为宜。若通信距离更远，通信频率更高，架杆也应更高。

射频电缆的绑固

5号以下电缆重量轻，可自然下垂拉至架杆绑固。粗径电缆较重，为了减轻天线负重，通常在匹配器下方竖立一根粗塑料柱，电缆沿柱向下绑固。

倒V架设

倒V架设是将天线中部挂在架杆顶端，两端向下拉直。这种架法在12MHz以下无方向性，适合中央基站，全向通信半径约800公里。使用较高频率时，倒V天线也有方向性，因此也可用于远距离定向通信。

架设方向

如果只用于800公里以内全向通信，架设方向任意。若用于远距离通信，天线宽边通常应朝向主要通信目标。
